Geometria del pezzo
Il pulsante 'Modifica geometria' del pannello 'Pezzo' attiva la modalità di modifica del profilo del pezzo.

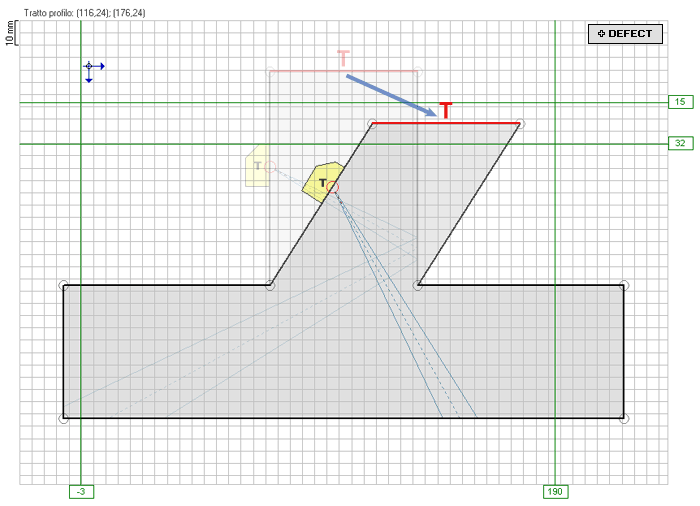

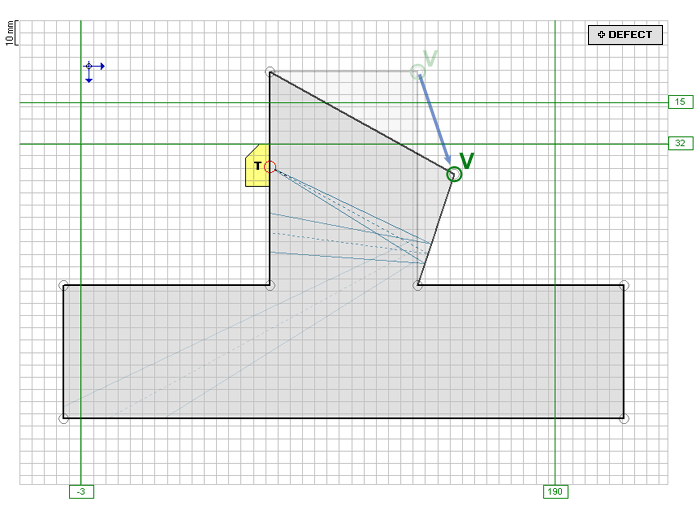

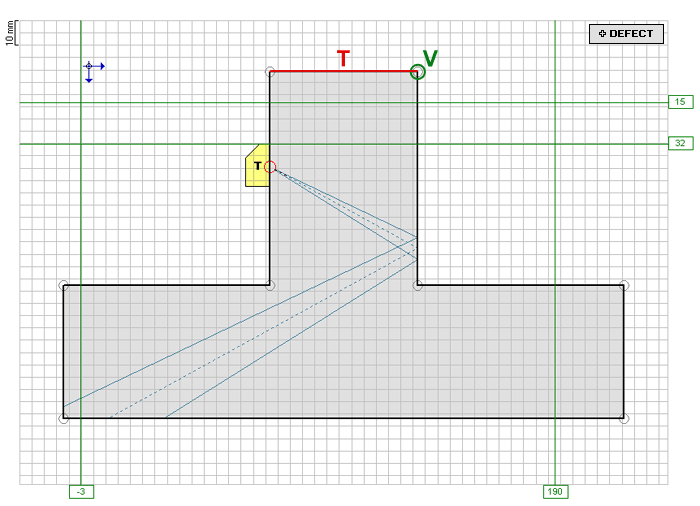

Ogni tratto T e ogni vertice V della spezzata che delimita il pezzo può essere spostato trascinandolo con il mouse.
Per trascinare un oggetto bisogna portarci sopra il cursore del mouse, premere il pulsante sinistro e muovere il mouse continuando a tenere il pulsante premuto.
Se si tiene premuto il tasto 'Shift' durante il trascinamento l'oggetto si sposta in direzione orizzontale.
Se si tiene premuto il tasto 'Ctrl' lo spostamento è verticale.
Per i movimenti direzionali si possono usare anche i tasti direzionali della tastiera.

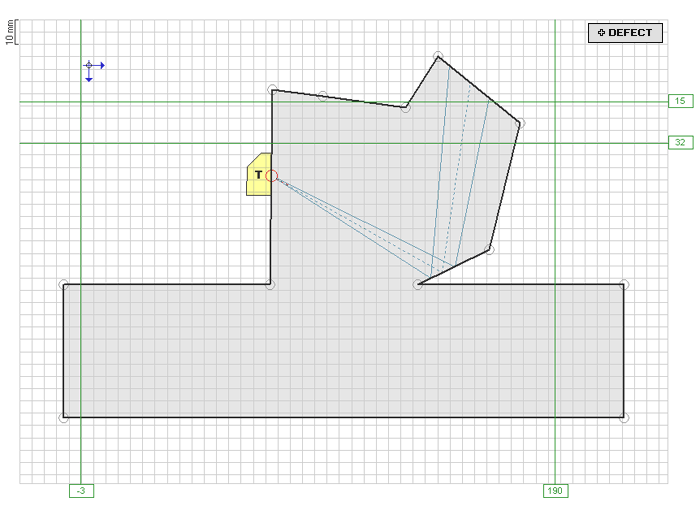

Il clic sulla spezzata con il pulsante destro del mouse vi aggiunge un punto.
Quando si è soddisfatti della forma ottenuta si può premere il pulsante 'Conferma' nella parte alta dello schermo per accettare le modifiche e tornare in modalità normale.
Premere 'Annulla' per annullare tutte le modifiche e ripristinare la forma iniziale.
A fianco dei pulsanti compaiono alcune caselle con delle forme in miniatura.
Il clic su una casella seleziona la forma che vi compare.
Le ultime tre sono caselle di memoria. Il clic sulla freccia in basso a destra nella casella memorizza la forma corrente del pezzo, il pulsante a lato con la 'X' cancella la forma dalla memoria.
Le forme in memoria sono salvate su file esterno assieme a tutti gli altri dati di configurazione della scansione.
Eventuali difetti inseriti nel pezzo sono memorizzati assieme alla forma.
